Teste SPT

O QUE É SPT?

O SPT (“Standard Penetration Test”) é uma técnica de caracterização geotécnica amplamente utilizada, a qual envolve a utilização de um martelo SPT para cravar um amostrador conectado a uma série de hastes para coletar amostras do solo.

O número de golpes necessários à penetração dos últimos 30 cm pelo amostrador corresponde ao resultado “N” do ensaio SPT, o qual se relaciona diretamente com a resistência de diferentes camadas do solo.

O que são as medidas de energia SPT?

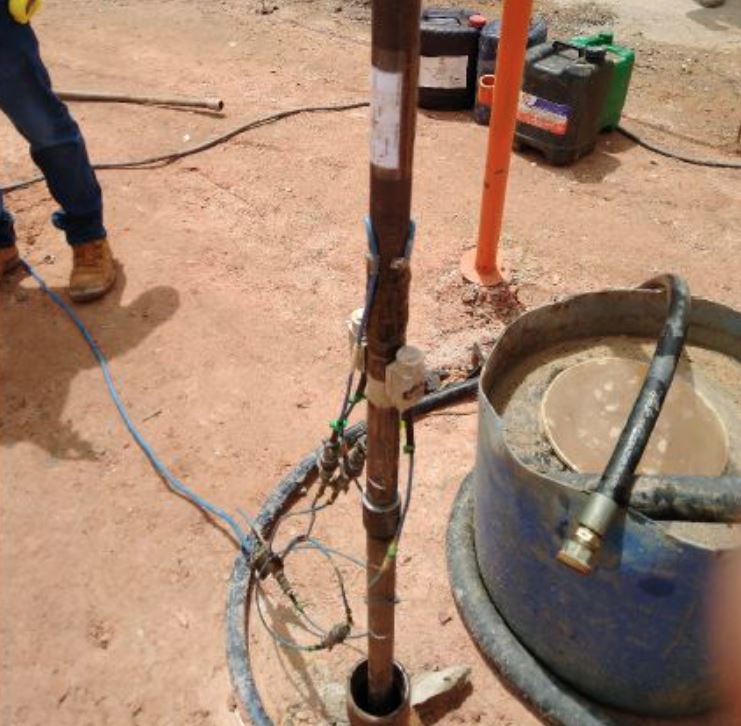

É um método para medir e avaliar a quantidade de energia transferida ao conjunto de hastes devida ao impacto do martelo durante o ensaio (sondagem de simples reconhecimento) (SPT).

Esta quantidade de energia permite determinar a eficiência do equipamento utilizado para a realização do ensaio. A energia transferida pelo martelo no SPT é medida através de medições de Força e Velocidade.

Por que medir a energia transferida pelo martelo SPT?

Existem no mercado diversos tipos de martelos para a realização do ensaio SPT, com eficiências distintas, o que influencia o valor “N”. O valor “N” medido é normalizado através da sua multiplicação pela relação entre a energia transferida às hastes e 60% da energia potencial teórica.

A normalização compensa a variabilidade da eficiência para os diferentes tipos de martelos e melhora a confiabilidade das estimativas de resistência do solo utilizadas em Geotecnia.
O valor de N depende não só das propriedades do solo, mas também da eficiência do equipamento utilizado no ensaio SPT.

A determinação da energia transferida permite avaliar variações do valor de
N resultante de diferenças nos equipamentos e nos modos de operação.
Existe uma relação linear aproximada entre a penetração incremental de um amostrador no solo e a quantidade de energia do martelo que é transferida para a composição de hastes de perfuração e, portanto, uma relação inversa aproximada entre o valor de N e essa energia transferida.

Quais são os resultados obtidos?

Os dados obtidos pelo SPT Analyzer são salvos e transferidos a um computador. O programa PDA-W produz gráficos de Força, Velocidade, Energia e Deslocamento em função do Tempo, e o programa PDIPLOT gera relatórios numéricos, estatísticos e gráficos para cada grupo de dados.

Qual a vantagem de se medir a energia durante a sondagem SPT?

Conhecendo-se a eficiência é possível então comparar valores de N obtidos com diferentes
equipamentos. Avalia a eficiência e a consistência da operação dos equipamentos usados para os ensaios SPT.

Quais são as normas atendidas?
  • Atende à norma brasileira NBR 16796 – Método padrão para avaliação de energia em SPT
  • Atende às normas da ASTM (American Society for Testing and Materials)
  • Medições de energia são recomendadas para a normalização dos resultados (valores N) dos ensaios SPT (ASTM D1586)
  • A normalização dos valores N baseadas em medições de energia é mandatória quando os resultados dos ensaios SPT são usados para determinar o potencial de liquefação de areias (ASTM D6066)
  • O único método aceito pela ASTM para determinar energia com vistas à normalização dos valores N é através de medições de força e velocidade (ASTM D4633)
  • Atende à norma Europeia EN ISO 22476-3.
Veja mais sobre SPT em nossa área de informações técnicas
